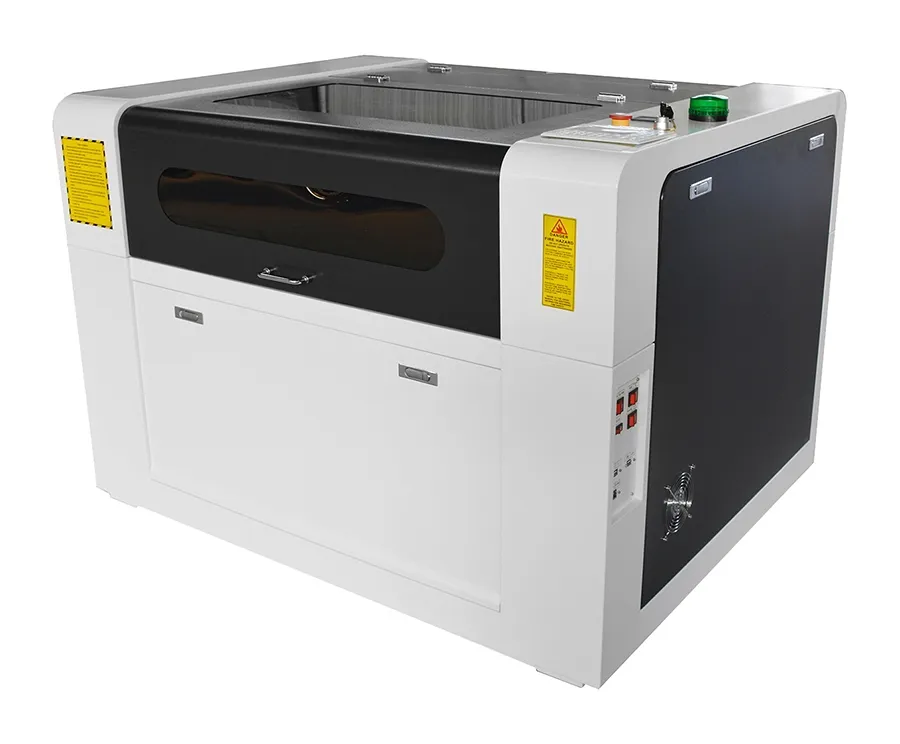

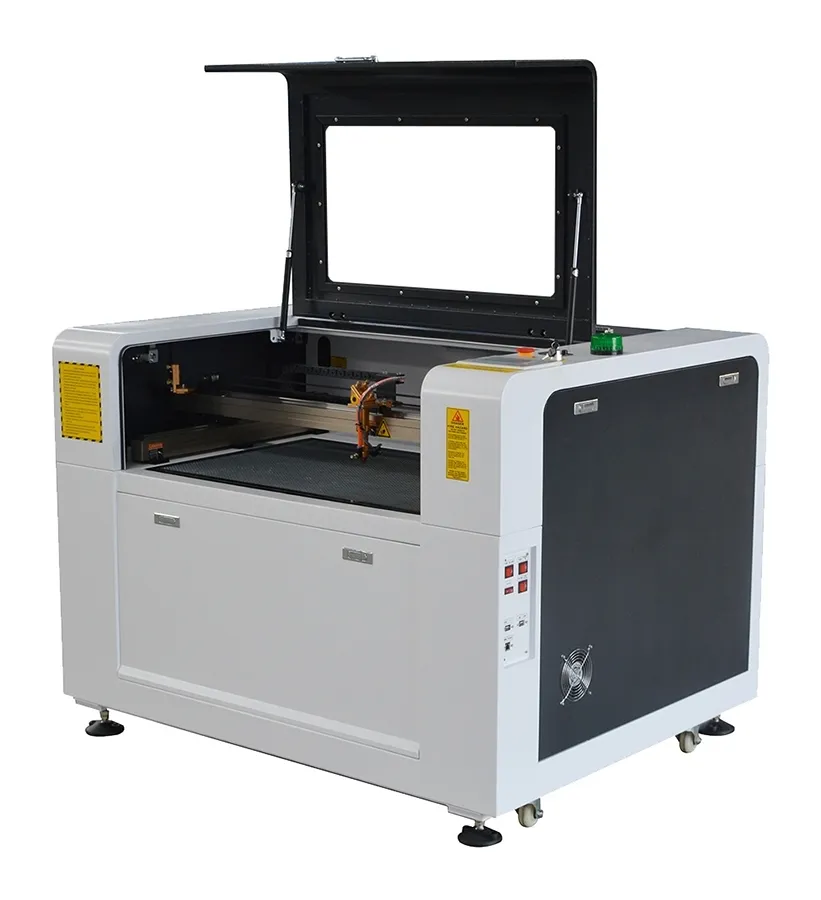

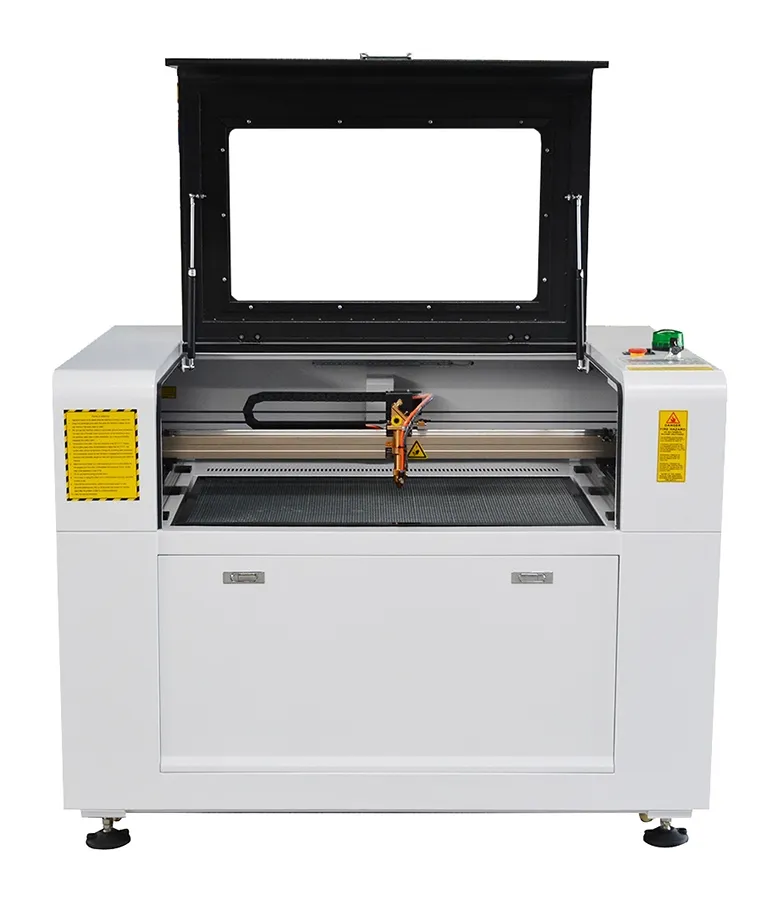

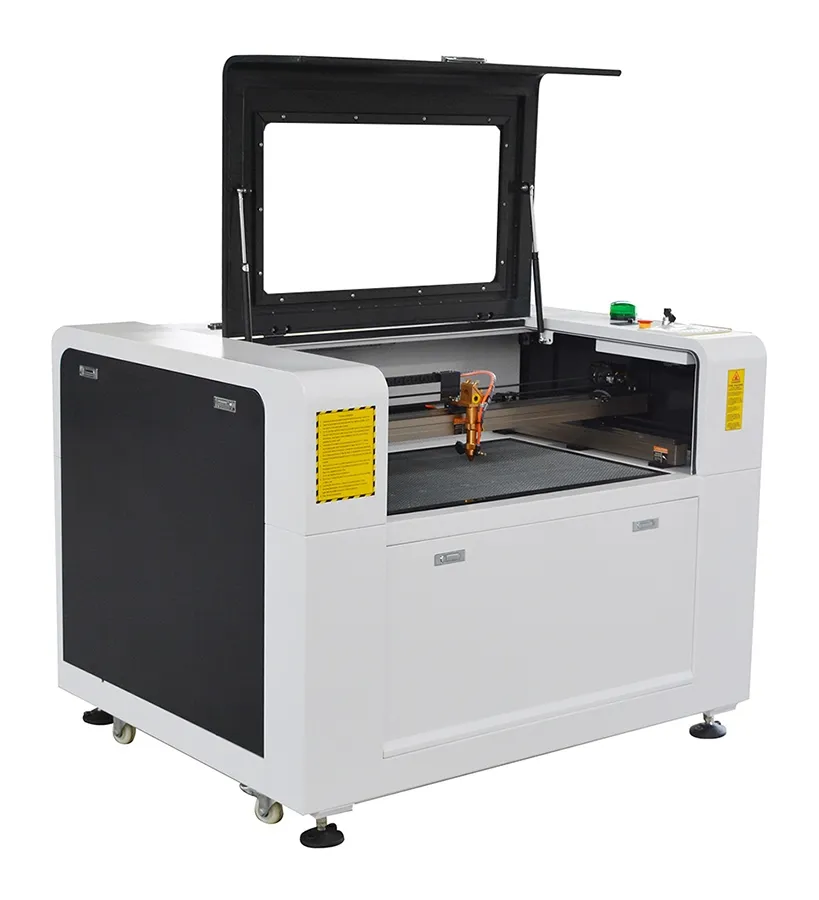

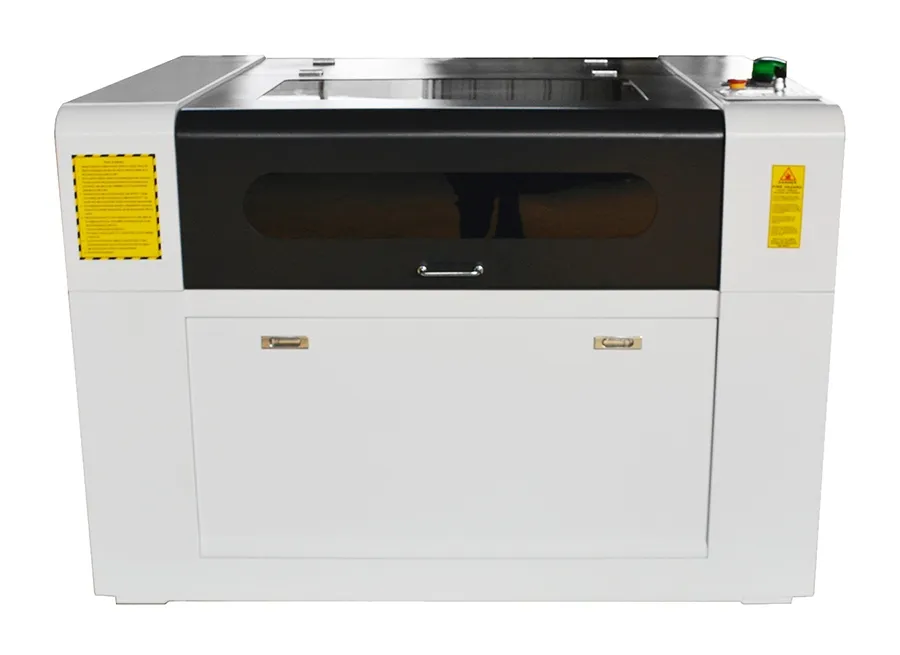

Гравировальный станок Photonim GS9060-100

Photonim GS9060 — компактный и высокоточный газовый (CO₂) лазерный станок с ЧПУ, имеющий рабочее поле 90×60 см. Его основной задачей является резка и гравировка материалов широкого спектра. Благодаря небольшим размерам он отлично подходит для производственных помещений ограниченной площади. Высокая надежность, простота эксплуатации и обслуживания, а также широкие возможности по работе с различными материалами определяют успех и востребованность этой модели в таких областях, как: производство рекламной и сувенирной продукции, POS-материалов, упаковки, мебели, изготовление элементов декора, одежды, обуви, галантерейных изделий, игрушек, спортивного инвентаря, прототипов и моделей.

Станок отлично подойдет для раскроя резины, меха, подкладочных и нетканых материалов, кожи, кожзама, синтетических и натуральных тканей, шпона, бумаги, картона, тонкого дерева, фанеры, МДФ/ДВП/ДСП/ОСП, оргстекла и различных пластиков.

Photonim GS9060 может также использоваться для гравировки таких материалов, как дерево, фанера, бумага, картон, шпон, бамбук, ткань, кожа, двухслойный пластик, резина, стекло, оргстекло, искусственный и натуральный камень, мрамор, нефрит, хрусталь, керамика, анодированный металл для лазерной гравировки, металлы с различными покрытиями.

К преимуществам лазерного раскроя и гравировки относительно механических способов обработки относятся

• Значительно более высокая скорость резки и гравировки.
• Очень высокая точность.
• Можно выполнять резку самой сложной формы.
• Возможность выполнения нескольких видов работ в рамках одного задания (резка, линейная гравировка, 2D-гравировка, перфорация).
• Более ровные и гладкие края обрабатываемого материала, финишная обработка не требуется.
• Бесконтактный способ резки без необходимости жесткой фиксации материала.
• Нет быстроизнашивающихся инструментов (фрез, резцов, сверл, ножей), не требуется их обслуживание и заточка.

Особенности лазерного режущего станка Photonim GS9060

• Высокая скорость резки и гравировки.
• Прочный корпус и высококачественные комплектующие для работы в режиме 24/7.
• Сотовый и реечный стол в комплекте для качественной резки как крупных, так и мелких деталей.
• Электронная регулировка высоты подъема стола.
• Возможна работа с длинными листами благодаря специальной дверке на корпусе.
• Высокоточные микрошаговые двигатели.
• Мощный промышленный лазерный излучатель Puri длительного срока службы.
• Промышленная система охлаждения с фреоновым чиллером CW-5200.
• Система автофокуса для автоматической настройки фокусного расстояния.
• Лазерный указатель начала работы и зоны обработки.
• Система управления RuiDa RDC6445 с мощным DSP-процессором, цветным TFT-дисплеем и русифицированным интерфейсом.
• Встроенная Flash-память для хранения файлов в лазерном станке и работы без компьютера.
• Возможность записи на станок файлов с USB-накопителя без подключения компьютера, возможность запускать файлы с USB флеш-накопителя.Высокоскоростные интерфейсы подключения и передачи данных USB и LAN.
• Кнопка экстренной остановки станка для предотвращения нештатных ситуаций.
• Возможна установка устройства для гравировки цилиндрических поверхностей.
• Продуманный промышленный дизайн для удобства обслуживания, настройки и ремонта.
• Мощное программное обеспечение в комплекте.
• Высочайшая надежность.
• Уникальный комплект поставки.

Конструкция

Основой лазерного режущего станка Photonim GS9060 является тяжелый и прочный металлический корпус для предотвращения паразитных вибраций при перемещении каретки на высокой скорости. Он оснащен электрическим подъемным механизмом стола для возможности гравирования толстых материалов.

В комплект входят реечный и сотовый столы, дающие возможность выбрать оптимальную рабочую поверхность в соответствии с конкретной задачей и резать изделия различных размеров. Лазерный указатель на каретке позволяет точно определить начальную точку работы и оценить зону обработки на материале. С помощью системы автофокуса можно оперативно настроить фокусное расстояние для материалов различной толщины. Для удобства обслуживания и настройки предусмотрены открывающиеся дверцы и лючки, облегчающие доступ к узлам и блокам станка. Для безопасности работы на станке установлена защитная крышка рабочей зоны с прозрачными смотровыми окошками. Кнопка экстренной остановки предназначена для предотвращения чрезвычайных ситуаций. За высокую точность перемещения по осям отвечают надежные и проверенные временим микрошаговые драйверы и двигатели от компаний Just Motion Control Electromechanics (JMC) и Leadshine Technology. Опционально станок может быть оснащен поворотным устройством для гравировки цилиндрических предметов, таким как термосы, кружки, бокалы, чашки, вазы, банки, фужеры, элементы декора, подсвечники и пр. При этом длина закрепленной между фиксаторами заготовки может достигать 40 см, а максимальный диаметр — до 10 см. Также может быть установлена система автоматической контурной резки на основе CCD-камеры, что позволит производить раскрой материала с нанесенным на него изображением, резку шевронов, логотипов и т. п. Благодаря наличию дверки с обратной стороны лазерного станка, на рабочий стол можно загружать длинные листы материала.

В комплект поставки входит компрессор, подающий воздух под давлением в зону резки/гравировки, который позволяет эффективно отводить продукты горения от фокусирующей линзы, оставляя ее чистой, и сбивать пламя, предотвращая возгорание материала. Для удаления продуктов горения из рабочей зоны со станком поставляется мощная вытяжка с соединительными патрубками. Отсутствие быстроизнашивающихся деталей и высокое качество комплектующих определяют долгий срок службы и эксплуатационную надежность оборудования.

Система управления

Система управления лазерным станком Photonim GS9060 построена на базе новейшего промышленного контроллера RuiDa RDC6445 с русифицированным интерфейсом, цветным TFT-дисплеем с разрешением 854×480 и диагональю 5″. Данный контроллер управления обладает отличной функциональностью и очень удобен в работе. На ярком цветном дисплее отражаются все важные данные, например, скорость обработки и мощность излучения, превью и размер загруженного файла, а также время выполнения задания. Предусмотрена возможность изменять параметры обработки непосредственно во время работы. От системы управления будут зависеть функциональные возможности станка, его производительность, простота настройки и эксплуатации.

Особенности системы управления RuiDa RDC6445

• Цветной TFT-дисплей с разрешением 854×480 и диагональю 5″.
• Высокоскоростные интерфейсы; подключение к компьютеру через USB 2.0, LAN, Wi-Fi (опция).
• При включении и инициализации станка происходит автоматическое определение концевых датчиков и возврат в последнюю точку работы.
• Поддержка мультипозиционирования (для старта резки можно задать несколько начальных точек).
• Загрузка/выгрузка файлов в память/из памяти с USB флеш-накопителя.
• Внутренняя энергонезависимая память 128 Мб — сохранение файла непосредственно в память лазерного станка, не требующее предварительного сохранения файла на ПК.
• Точный расчет времени исполнения задания с панели управления.
• Интуитивно понятные органы управления, основные функции вынесены на приборную панель. Гибкая система настройки каждого параметра. Звуковой сигнал по окончании работы.
• Профессиональное программное обеспечение RDWorksV8 с интуитивно понятным интерфейсом, не требующее ключа-защиты USB, в комплекте. Частое обновление и улучшение ПО. Плагины для работы с графическими редакторами CorelDRAW, Adobe Illustrator, AutoCad, EngraveLab. Совместимость программного обеспечения с разными операционными системами Windows 7/8/10 (32/64); драйвер подключения имеет цифровую подпись безопасности от компании Microsoft.
• Высокая отказоустойчивость и защита от статического электричества. Наличие системы самодиагностики.
• Резервное копирование и восстановление параметров контроллера.
• Возможность работы с CCD-камерой и управления двумя лазерными головками.

Лазерный излучатель и система его охлаждения

Станок Photonim GS9060 в стандартной комплектации оснащен лазерной CO₂-трубкой премиального качества мощностью 80, 100 или 130 Вт от компании Puri Laser Technology, которая специализируется на разработке и производстве лазерных CO₂-трубок и сопутствующих товаров с 2004 года. Излучатели данного производителя изготавливаются с использованием самых передовых технологических процессов и комплектующих, благодаря чему они имеют стабильные параметры излучения, правильную форму лазерного пятна и компактные размеры. Нанесенный на газоразрядную трубку катализатор значительно продлевает срок ее службы — до 10 000 часов.

Еще одним, не менее важным элементом профессионального лазерного станка является качественная система охлаждения излучателя. Эффективная система охлаждения увеличивает ресурс лазерной трубки и сокращает производственные затраты. В комплект Photonim GS9060 уже входит мощный промышленный фреоновый чиллер CW-5200, который способен работать с лазерными трубками мощностью до 180 Вт. Модель CW-5200 благодаря интеллектуальному контроллеру позволяет в автоматическом режиме с высокой точностью отслеживать температуру охлаждающей жидкости. Для предотвращения повреждения излучателя из-за нарушения циркуляции охлаждающей жидкости в системе чиллер CW-5200 оснащен специальным датчиком низкого тока хладоносителя.

Многие продавцы лазерного оборудования в целях снижения себестоимости комплектуют свои лазерные станки маломощными и низкосортными излучателями, а также дешевыми непроизводительными системами их охлаждения (либо вовсе предлагают систему охлаждения в качестве опции). Поэтому при выборе лазерного станка стоит обращать особое внимание на данные факты, так как после покупки эксплуатация оборудования с такими недостатками будет, безусловно, сопровождаться проблемами в работе, простоем самого станка, а также непредвиденными тратами на замену компонентов и его ремонт.

Комплект поставки лазерного режущего станка Photonim GS9060

• Лазерный станок c системой управления RuiDa RDC6445 и электрическим подъемом рабочего стола.
• Реечный и сотовый рабочий стол.
• Лазерный указатель.
• Система автофокуса для автоматической настройки фокусного расстояния.
• Высококачественный лазерный излучатель Puri 80-130 Вт.
• Мощный компрессор системы пламегашения и очистки фокусирующей линзы.
• Промышленный фреоновый чиллер CW-5200 системы охлаждения излучателя.
• Мощная вытяжка с патрубками для удаления продуктов горения из рабочей зоны.
• Флеш-накопитель USB с программным обеспечением.
• Кабели подключения.
• Инструмент для сборки.
• Инструкция.

Опции для лазерного режущего станка Photonim GS9060

• Устройство для гравировки на телах вращения.
• Система автоматической контурной резки на основе CCD-камеры (опция устанавливается только на заводе).
• Дополнительная лазерная головка для синхронной обработки изделий (опция устанавливается только на заводе).
• Контроллер управления Trocen AWC7824K (опция устанавливается только на заводе).
