3D сканер Range Vision Spectrum российской компании RangeVision является одной из самых востребованных моделей на рынке 3D оборудования. И это не случайно. Находясь в средней ценовой категории, устройство обеспечивает наивысшее качество и точность 3D сканирования.
Range Vision Spectrum обладает техническими возможностями профессионального 3D сканера и способен справится с очень сложными фигурами. Данная модель это универсальное решение и применяется для решения задач в самых различных отраслях.
Познакомимся с этим 3D оборудованием поближе

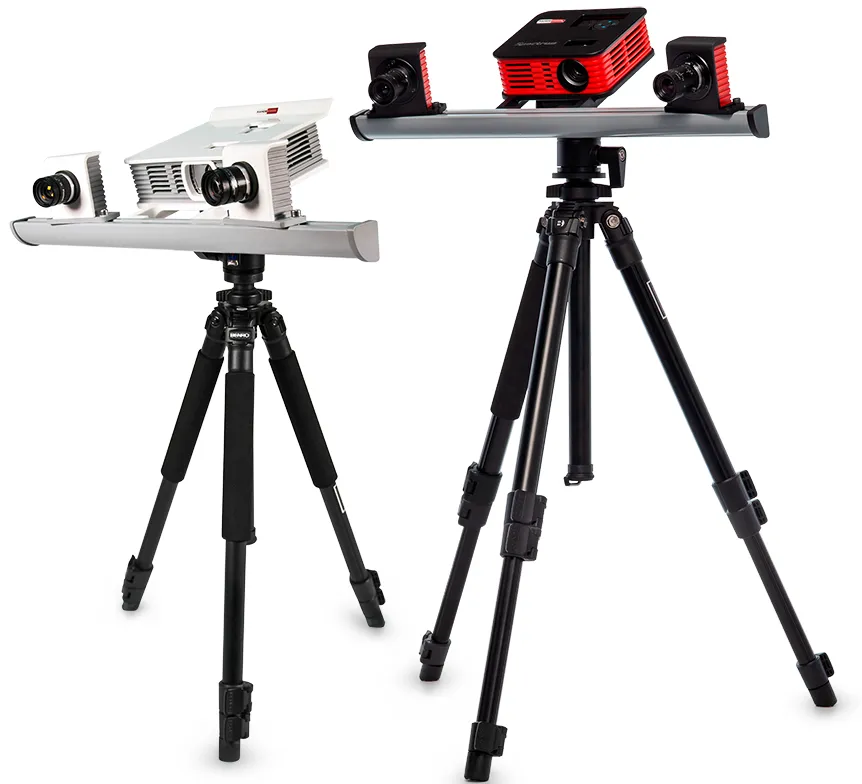

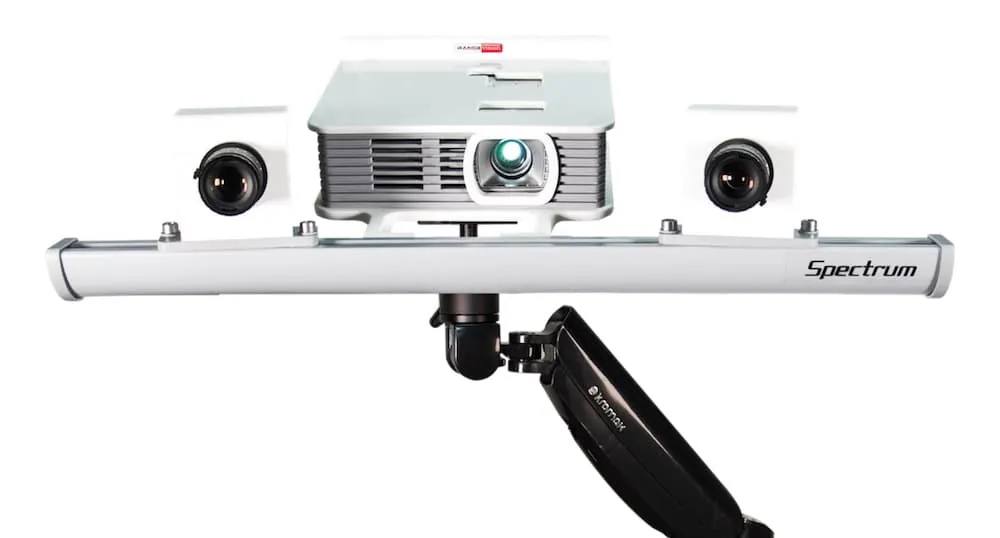

Внешний вид

Внешний вид
Дизайн сбалансирован и продуман. В отличие от других российских компаний, где используются отдельные компоненты разных производителей, крепящиеся на рейсшине самодельными приспособлениями, Range Vision Spectrum производит впечатление целостного решения. Проекционный модуль и камеры поставляются в эргономичных корпусах, в выдержанной цветовой гамме для всей линейки.
Корпуса компонентов выполнены из качественного пластика с надежными удобными фиксаторами и креплениями. Товар комплектуется профессиональным штативом с телескопическими ножками для 3D сканирования крупных объектов, а также платформой с автоматическим программным управлением для мелких деталей.
Технические особенности
3D Сканер оснащен DLP проектором с разрешением 1280×800 пикселей и двумя камерами с разрешением 3.1Мп и объективами Fujinon.

Камера на моделе RangeVision Spectrum
Rangevision Spectrum способен работать с объектами, имеющими размер от 1 см до 3 метров. Для этого предусмотрены 3 зоны сканирования: 520×400×400 мм (зона L); 320×250×220 мм (зона M); 120×90×100 мм (зона S). На фото ниже экран меню для выбора настроек подходящего объема для объекта 3D сканирования.

Меню экрана настроек
Точность составляет от 0,04 мм на самой маленькой зоне S, до 0,12 мм на самой большой зоне L. Разрешение 3D сканера составляет от 0,06 мм на зоне S до 0,25 мм на зоне L.
Для небольших объектов можно использовать идущую в комплекте платформу модели TS с максимальной нагрузкой до 20 кг, позволяющий выполнять работу в автоматическом режиме.

Поворотный стол модели TS

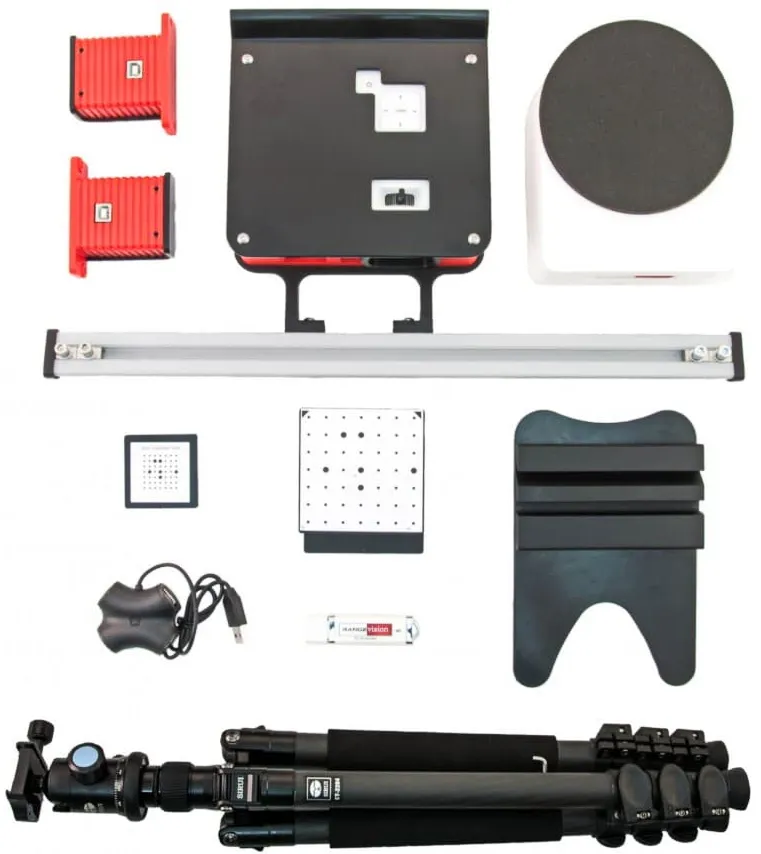

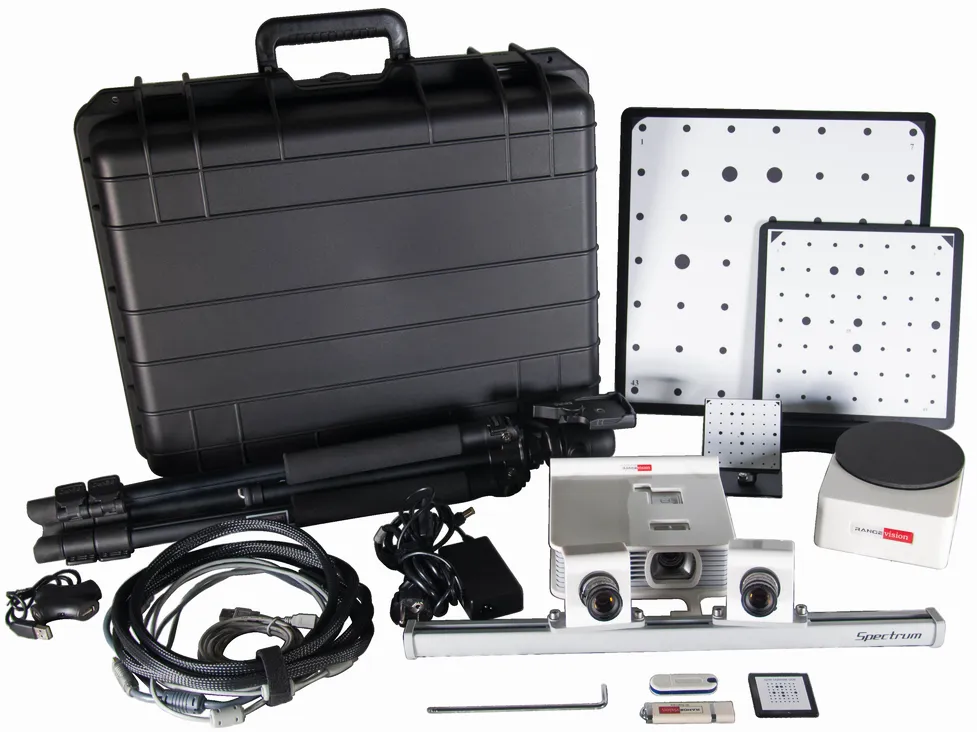

Комплект поставки
Продукция RangeVision Spectrum поставляется в ударопрочном транспортировочном чемодане. В кейс помещается все необходимое для работы. Эргономичная безопасная упаковка позволяет легко переносить аппарат и проводить работы в любом месте.
Какие детали идут в комплекте:
- cканирующий модуль (2 камеры технич. зрения, комплект объективов);
- штатив с поворотной головкой;
- калибровочные панели (области сканирования) 3 шт.;
- матирующий спрей;
- программное обеспечение;
- автоматический поворотный стол;
- ударопрочный чемодан

Комплект поставки
Выбор компьютера
Производительность компьютера влияет на конечный результат 3D сканирования, насколько быстро программное обеспечение соединит отдельные фрагменты, удалит «мусор», заполнит пустоты. Производители всегда дают рекомендации, каким минимальным параметрам должен соответствовать ПК, чтобы у пользователя была возможность подключить 3D сканер и установить ПО.
Для RangeVision Spectrum предъявляются следующие технические требования:
- ОЗУ не менее 4 ГБ,
- ЦП не ниже Intel Core i3/i5 1.8 GHz (Broadwell-based),
- USB — 3 порта
Как начать работать

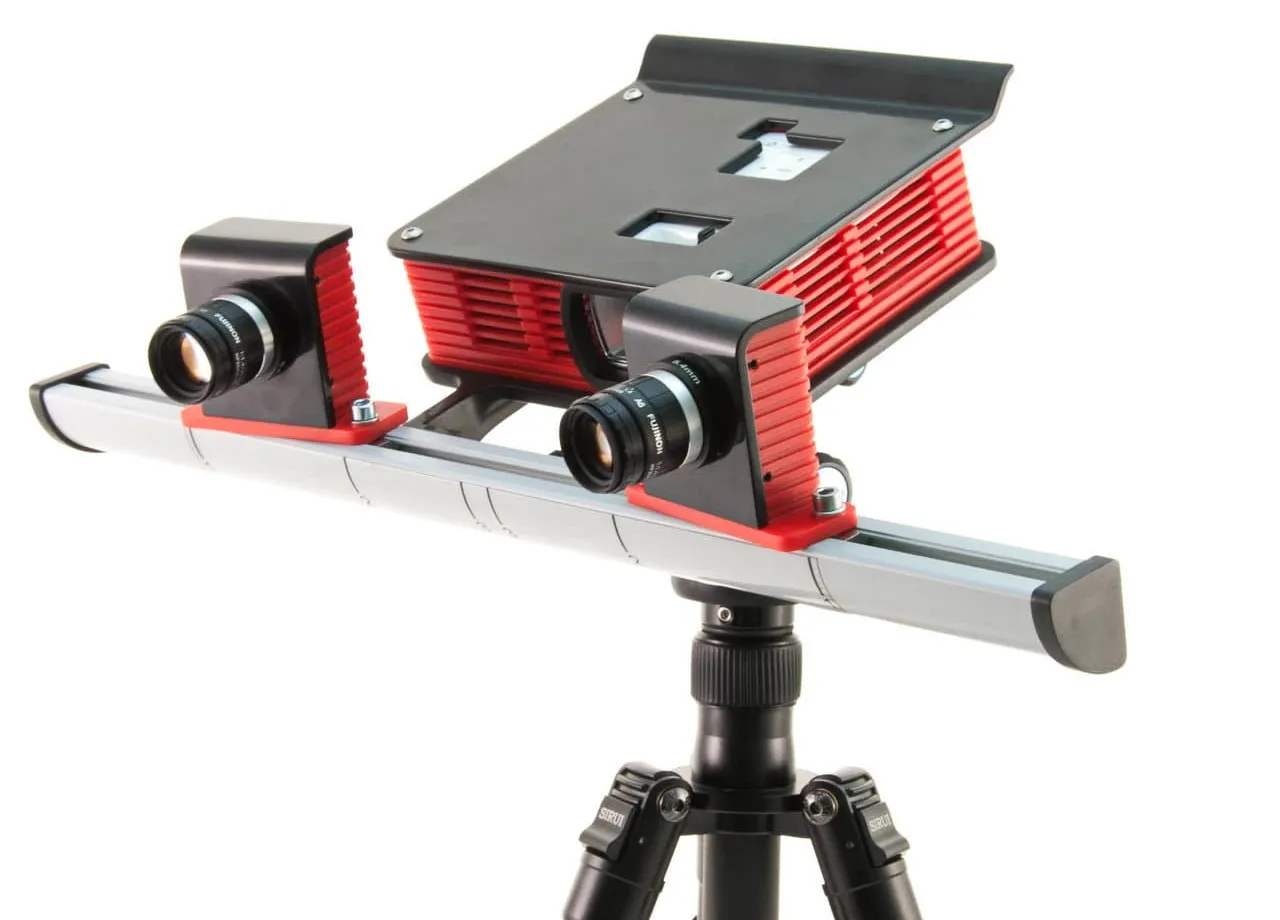

3D сканер в собранном виде
Для начала работы необходимо закрепить сканирующий модуль на штативе и установить камеры в штатные места, обозначенные номерами, соответствующими выбранной зоне 3D сканирования. На данном этапе они могут быть установлены приблизительно. Более точно установка производится на следующих этапах.

Разъемы для подключения
Подключение выполняется 3 разъемами USB 2.0 и 1-м разъемом HDMI.
USB разъемы могут быть подключены к USB разветвителю, идущему в комплекте поставки.

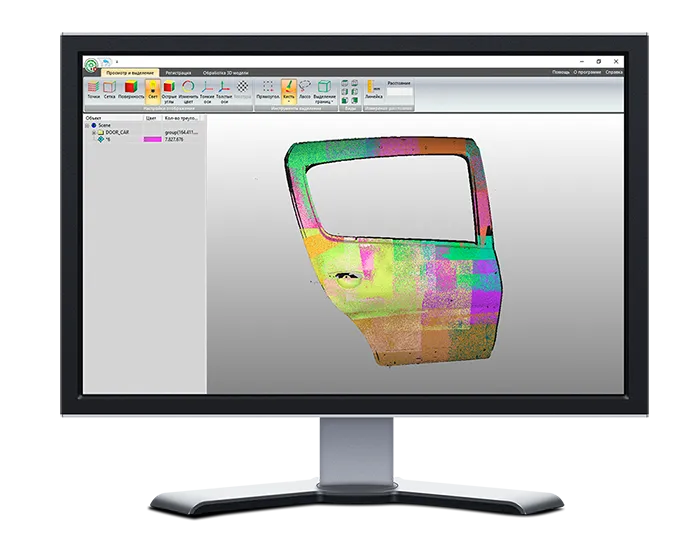

Дальнейшая калибровка выполняется при помощи интуитивно понятного интерфейса настройки ScanCenter.
Выполнив настройки, вы можете приступать непосредственно к 3D сканированию.

Мастер настройки ScanCenter
Возможности
Rangevision Spectrum универсальный 3D сканер с широким набором функций и при этом по доступной цене.
3D сканер Range Vision Spectrum предлагает пользователям следующие возможности:
- 3D сканирование при помощи маркеров;
- автоматическое 3D сканирование на поворотном столе;
- 3D сканирование в ручном режиме (для опытных пользователей);
- захват цветной текстуры с разрешением 24 бит;
- мастер настройки для быстрой калибровки;
- автоматическая настройка баланса белого;
- автоматическая проверка наличия светофильтров;
- высокоточное определение положения маркеров на объекте;
- автоматическая корректировка положения скана при неправильном определении маркеров;
- оптимизация отображения на ПК с низкой производительностью;
- автоматическое определение частоты кадров;
- звуковое оповещение о прогреве;
- автоматическое отсечение в соответствии с областью сканирования;
- автоматическое управление проектором;
- автоматическая регистрация групп сканов;
- выравнивание сканов по общим точкам;
- автоматическое и ручное заполнение отверстий в готовой модели;
- возможность экспорта в формат OBJ, STL, PLY;
- автоматическое обновление ПО Rangevision ScanCenter бесплатно.
Таким образом, большой рабочий диапазон — от кольца до автомобиля, высокая точность, мобильность, полный функционал обеспечивают сканеру Rangevision Spectrum отличное соотношение цены и качества.
| Тип | Стационарный, на штативе, мобильный |
| Применение | Искусство, дизайн, архитектура, декорирование, медицина, анимация и компьютерная графика, для фрезерного станка |
| Тип задач | Быстрое прототипирование, виртуальная сборка, обратное проектирование |
| Метод сканирования | Активный, оптическая триангуляция на структурированном подсвете |
| Источник света | Структурированный DLP |
| Количество камер | 2 |
| Разрешение камер | 5 МП |
| Захват текстуры | Да |
| Текстурное разрешение | 24 бит |
| Подсвет | Белый структурированный |
| Размер зоны 3D сканирования | 550 х 340 х 360 мм (зона L); 320 х 210 х 210 мм (зона M); 140 х 90 х 80 мм (зона S) |
| Расстояние до объекта | 260-960 мм |
| 3D разрешение | От 0,05 до 0,19 мм (зависит от выбранной зоны 3D сканирования) |
| Точность сканирования | 0,04-0,08 мм |
| Кол-во полигонов в одном скане | Нет ограничений |
| Время сканирования | 2 секунды (подсвет) + 4 секунды (расчет модели) |
| Калибровка | Автоматическая с применением калибровочных панелей |
| Программное обеспечение | RV 3D Studio |
| Тип подключения | USB 3.0, HDMI, USB 2.0 для поворотного стола |
| Формат выходных данных | STL, OBJ, PLY |
| Дополнительные возможности | "сшивка" моделей по маркерам, по геометрии, на поворотном столе |
| Комплектация | Сканирующий модуль с камерами технического зрения и светодиодным проецирующим устройством, автоматический поворотный стол с максимальной нагрузкой до 20 кг, комплект проводов для подключения и кабель питания, штатив, USB-ключ с лицензией ПО, набор самоклеящихся маркеров, набор композитных калибровочных полей, защитный кейс |
| Температура внешней среды | От +10°С до +35°С, допустимо 3D сканирование на улице |
| Относительная влажность | От 30% до 80% |
| Электропитание | Переменное напряжение 220 В ± 10%, 50/60 Гц |
| Энергопотребление | 72 Вт |
| Габаритные размеры (Ш х Г х В) | 190 х 415 х 110 мм |
| Вес | 1,7 кг |
| Гарантия производителя | 12 мес. |
| Производитель 3D сканеров | RangeVision |
| Страна происхождения товара | Россия |
