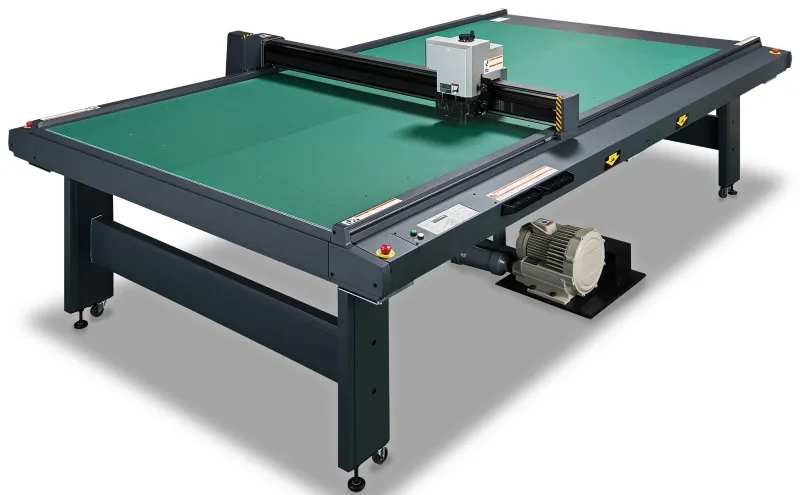

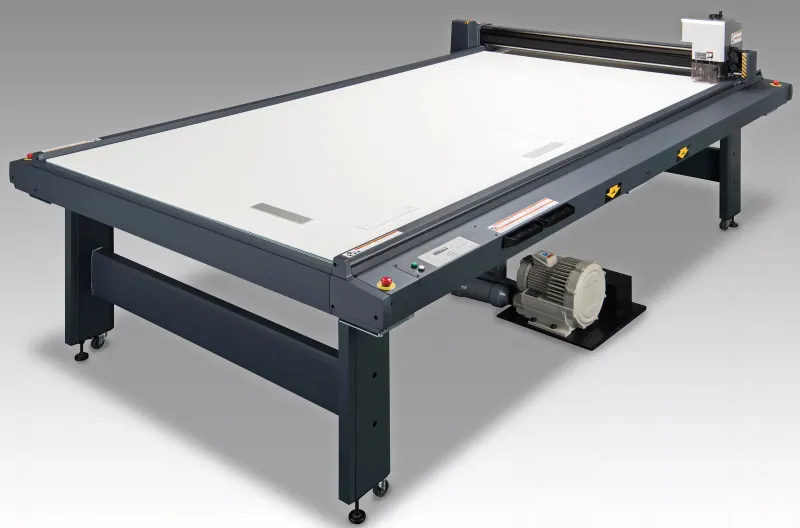

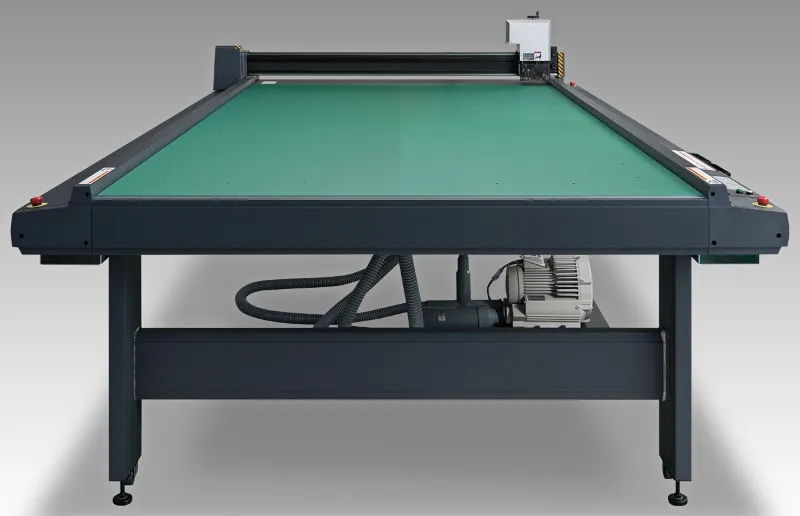

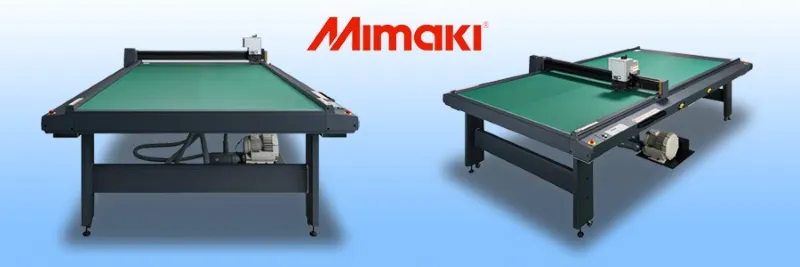

Mimaki CF22-1225 - планшетный режущий плоттер для типографий и производств
Планшетный режущий плоттер Mimaki CF22-1225 предназначен для использования в типографиях в связке со струйными плоттерами для повышения производительности выпуска широкоформатной рекламной и упаковочной продукции, а также оптимизации технологических процессов предприятия. Плоттер с рабочем полем 2,5 х 1,22 м может обрабатывать материалы для производства вывесок и баннеров наиболее популярных форматов, позволяя выполнять заказы клиентов быстрее, тем самым повышая их лояльность компании. В новом плоттере сконцентрирован весь опыт компании Mimaki по разработке изделий такого типа, а также некоторые передовые технологии, что позволит полностью удовлетворить актуальные потребности пользователей по раскрою и вальцовке мелованного картона и осциллирующей резке вспененных материалов, предназначенных для изготовления мягких прокладок для упаковки.
Mimaki CF22-1225 идеально подойдёт для прототипирования, масштабирования и изготовления партий изделий любого размера. Пакет программного обеспечения AritosCAD DS для автоматизированного проектирования, поставляемый в комплекте с устройством предлагают пользователям функциональный инструмент для конструирования и раскроя как упаковки, так и необходимых вкладышей для полного завершения изделия. Кроме того, при подключении плоттера Mimaki AritosCAD DS может контролировать и процесс печати, позволяя удобно управлять полным циклом производства с одного компьютера. Такой уровень автоматизации позволяет не только экономить рабочее время оператора, но и сокращать сроки выполния заказов, увеличивая эффективность использования основных фондов и увеличивая прибыль компании.
Преимущества плоттера Mimaki CF22-1225:
- Режущее поле размером 2,5 х 1,22 м позволяет работать с рекламными материалами, вывесками и упаковочными материалами популярных форматов;
- Высокоэффективная система вакуумного прижима и специальные направляющие обеспечивает удобное позиционирование и надёжности фиксации материала;
- Система распознавания реперных точек с высокоточным оптическим датчиком существенно уменьшает процент брака из-за неверного позиционирования материала;
- Высокая точность резки, в том числе вспененных и толстых материалов;
- Широкий ассортимент лезвий для резки самых разнообразных материалов;
- Инновационная функция Over-cut, гарантирующая полное прорезание прямоугольного контура путем продления реза за установленный периметр на угловых участках, и функция пунктирной резки Half-cut;
- Возможность корректировки положения начальной и конечной точек траектории резки;
- Новая функция резки по штрихкоду ID Cut для упрощения процесса резки;
- ПО AritosCAD DS для создания и управления процессом печати, резки и раскроя;
- Высокопрочная стальная рама и исключительная надёжность конструкции.
Новые технологии для качественной резки
В Mimaki CF22-1225 содержит несколько передовых технологий, позволяющих выполнять качественную резку и раскрой с минимальными затратами сил и времени.
Функция распознавания реперных меток
При использовании высокоэффективного цветового оптического датчика распознаются напечатанные на носителе реперные метки квадратной формы, и корректируются: положение начала координат, склонение координаты и расстояние. Это позволяет оператору выполнять резку с точным начальным позиционированием. Далее датчик распознает различие между «цветом носителя» и «цветом квадратных реперных меток», что дает возможность осуществлять резку с высокой точностью, т. к. датчик адаптируется к цвету запечатанного материала без влияния на него первоначального цвета носителя. Световой указатель, используемый в качестве маркера при корректировке позиционирования носителя, предоставляется в качестве стандартного устройства, которое облегчает регулировку положения материала по квадратным реперным меткам.
Функция ID Cut для ускорения процесса резки
Эта функция позволяет одновременно печатать метку и идентификатор (штрихкод) для распознавания элементов резки и угла поворота носителя, затем данные резки каждого изображения считываются для старта резки в автоматическом режиме. Это сокращает затраты на подтверждение направления движения носителя и не требует от оператора указания в РИП'е порядка резки, даже в случае нескольких партий заданий. Функция ID Cut позволяет сократить потери материала и чернил, которые могут быть обусловлены ошибками передачи данных.
Простое и точное позиционирование носителя
С помощью рабочей направляющей, располагаемой в направлении осей X и Y, позиционирование носителя можно осуществлять максимально удобно и корректно. В некоторых случаях (зависит от размера носителя) можно не прибегать к помощи рабочей направляющей. Необходимо иметь ввиду, что направляющая используется только в качестве средства для правильной установки носителя и не гарантирует значение расстояния до начала координат.
Решение широкого спектра задач благодаря комбинации продуктов компании Mimaki
Комбинация УФ-плоттера Mimaki, режущего плоттера CF22-1225 и программного обеспечения САПР ArtiosCAD DS является полностью завершенным решением для проектирования, печати, раскроя упаковки и изготовления сопутствующих амортизирующих вкладышей из поролона. Подобный аппаратно-программный комплекс Mimaki значительно облегчит производство образцов упаковочной продукции и позволит в оперативном порядке произвести готовые изделия небольшим тиражом с использованием самых разнообразных материалов. Кроме того, преимуществом комплекса является сокращение сроков выполнения заказов, уменьшение текущих расходов и оптимизация рабочего времени.

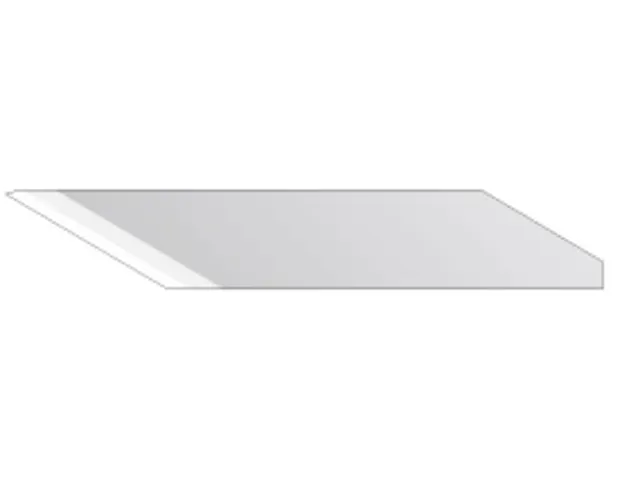

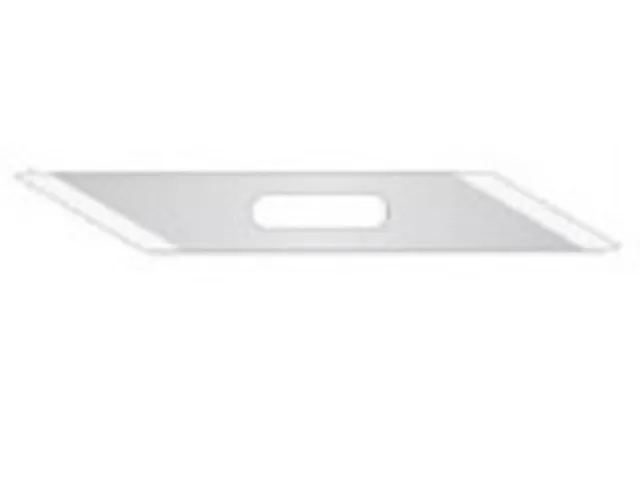

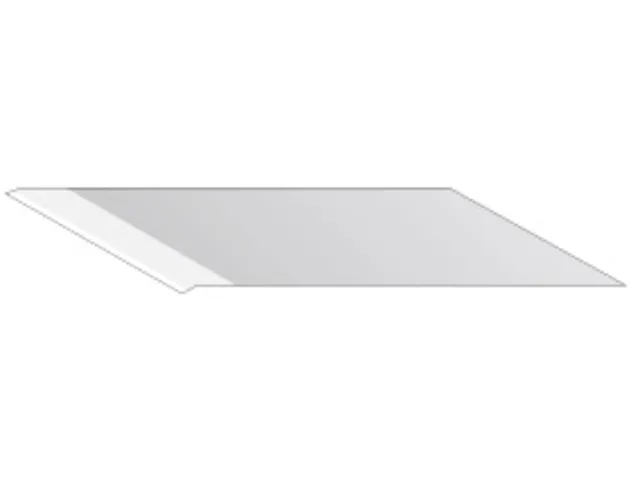

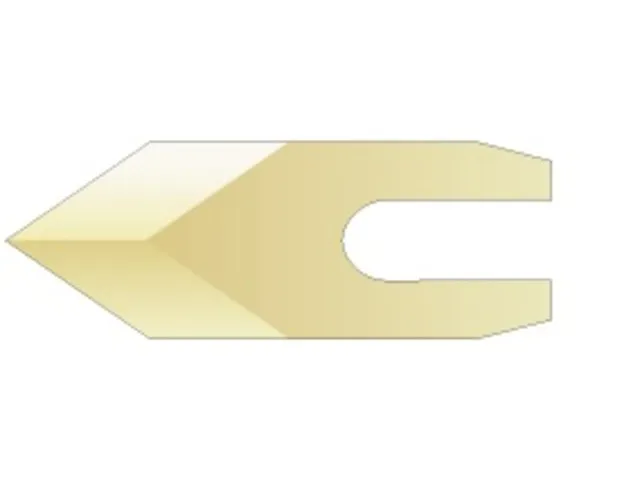

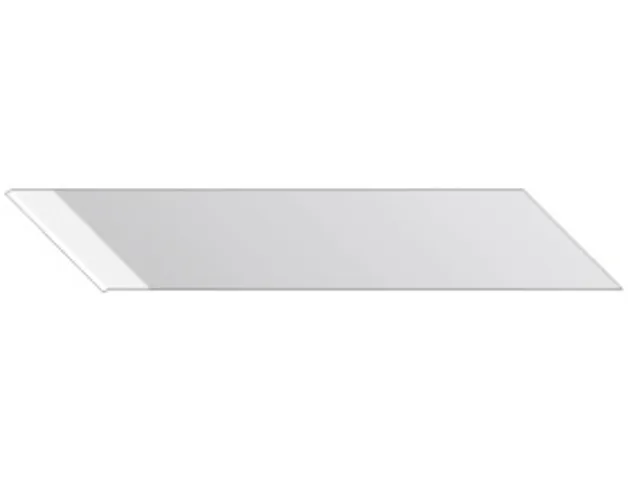

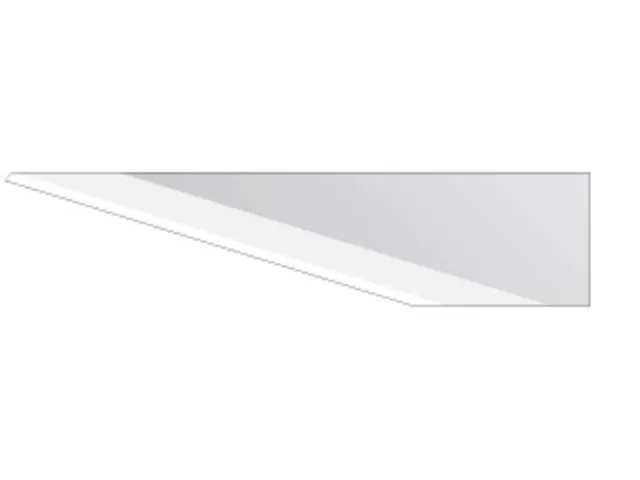

Большой выбор ножей для резки
Режущий плоттер Mimaki CF22-1225 совместим с широкой номенклатурой режущего инструмента и держателей для работы с различными материалами, что обеспечивает гибкость и универсальность применения плоттера. После установки соответствующих ножей плоттер может работать с виниловыми плёнками, листовой резиной, светоотражающей плёнкой, флоуресцентной плёнкой и другими материалами. Кроме того, в CF22-1225 могут применяться особые ножи: высокоскоростные, карбидные, ножи с титановым покрытием, позволяющие дополнительно приспособить плоттер к конкретной задаче.
Плагин FineCut8 для резки из Illustrator и CorelDRAW
Планшетный режущий плоттер Mimaki CF22-1225 комплектуется профессиональным плагином FineCut8 для пакетов Adobe Illustrator и CorelDRAW. Это программное средство имеет целый ряд инструментов для управления режущим плоттером, обработки макета и его подготовки к резке. FineCut8 позволяет осуществлять такие операции, как дробление макета на фрагменты, выделение объектов и их привязка к цветам или слоям, назначение задействованных в технологическом процессе инструментов и последовательности их работы, выработка оптимальной траектории резки/биговки и подбор необходимых условий резки. Плагин позволяет сохранять подготовленные файлы и осуществлять их последующее редактирование. При использовании способа приближения кривой Безье методом аппроксимации сплайнов, каретка перемещается с постоянной скоростью и контур может быть вырезан плавно и точно даже на участках линий с точками соединения. Иногда случается так, что жесткие или толстые материалы не прорезаются с одной попытки. После задания числа циклов резания, скорости, давления инструмента и других параметров для одной линии реза, плагин FineCut8 дает возможность осуществлять резку необходимого контура несколько раз.
Плагин FineCut8 поддерживает работу системы распознавания реперных меток. Программный инструмент в комбинации со считывающим метки оптическим датчиком позволяет калибровать отклонения координат или расстояний для осуществления высокоточной контурной резки. Для предотвращения некорректной резки длинные контурные линии разбиваются на части, каждая из которых обрабатывается индивидуально. Это производится посредством функции Split Cut Function, которая позволяет также избежать выхода лезвия за пределы заданного контура.
Дизайнерский программный пакет ArtiosCAD Designer Solution (DS)
Несомненным преимуществом планшетного режущего плоттера Mimaki CF22-1225 является возможность использования в работе одного из самых востребованных программных средств для конструирования упаковки – дизайнерского пакета ArtiosCAD DS.
ArtiosCAD – это мощное программное обеспечение, имеющее полный набор инструментов и функций для оперативного моделирования, 3D-визуализации и подготовки макета к производству изделия. ArtiosCAD содержит обширную библиотеку из более чем 500 образцов упаковки разной формы и размеров. Пользователям предоставляется возможность полностью адаптировать готовый шаблон под свои нужды: достаточно внести данные о ширине, глубине и высоте упаковки и программный прототип с выборкой и линиями биговки будет создан автоматически. Программа исключительно проста в освоении и использовании. Разработчику нет никакой необходимости владеть специальными навыками и знаниями в области конструирования упаковки или систем автоматизированного проектирования. Работу конструкторам существенно облегчают особые инструменты черчения, сборки деталей в виртуальную 3D-модель готового объекта и автоматической раскладки для окончательной вырубки. Кроме того, рабочий файл может быть открыт в Adobe Illustrator и быстро отредактирован при необходимости внесения сезонных или персонифицированных изменений. Данные могут быть сохранены и экспортированы в различные форматы.
Магазин ofitrade.ru является официальным дилером плоттеров Mimaki в России. У нас Вы можете купить инженерный плоттер Mimaki CF22-1225 по выгодной цене.
| Эффективная область резки | 2500 х 1220 мм |
| Максимальный размер носителя | 2600 х 1360 мм |
| Способ перемещения | X/Y/Z/Q 4 оси: серводвигатель постоянного тока |
| Максимальная скорость резки | 55 см/сек. |
| Тип инструментальных головок | Для промышленных материалов: T/TF/RT ;для упаковки: TD/RC; флюгерный нож: 20-400 гс |
| Усилие при резке | Слабое усилие (тангенциальный нож): 300-1500 гс ;большое усилие (тангенциальный нож): 1000-5000 гс; биговальный ролик: 1000-5000 гс |
| Повторяемость | ± 0,1 мм |
| Точность по расстоянию | ± 0,1 мм или ± 0,1% от расстояния перемещения (выбирается наибольшее значение) |
| Повторяемость исходной точки | ± 0,1 мм или менее |
| Перпендикулярность | ± 0,7 / 2500 мм |
| Способ фиксации материала | Система вакуумного прижима |
| Приемный буфер | 27 Мб (17 Мб при сортировке) |
| Язык управления | MGL-IIc3 |
| Интерфейс | USB 2.0, RS-232C, Ethernet |
| Электропитание | 1 фаза: AC 100 В – 240 В |
| Потребляемая мощность | 300 Вт |
| Соответствие стандартам | VCCI-A, FCC-A, ETL UL 60950-1, CE Marking, RoHS, CB Report (EN60950), REACH |
| Габаритные размеры (Ш х Г х В) | Головки RC/RT: 3160 х 1930 х 1200 мм; головки T/TD/TF: 3160 х 1930 х 1150 мм |
| Вес | 230 кг |
| Условия эксплуатации | Температура: +5…40 °С, отн. влажность: 35…75 % без конденсата, перепад температур: ± 10 °С/час или менее. Для гарантированной точности резки рекомендуется: темп: +20…25 °С |
