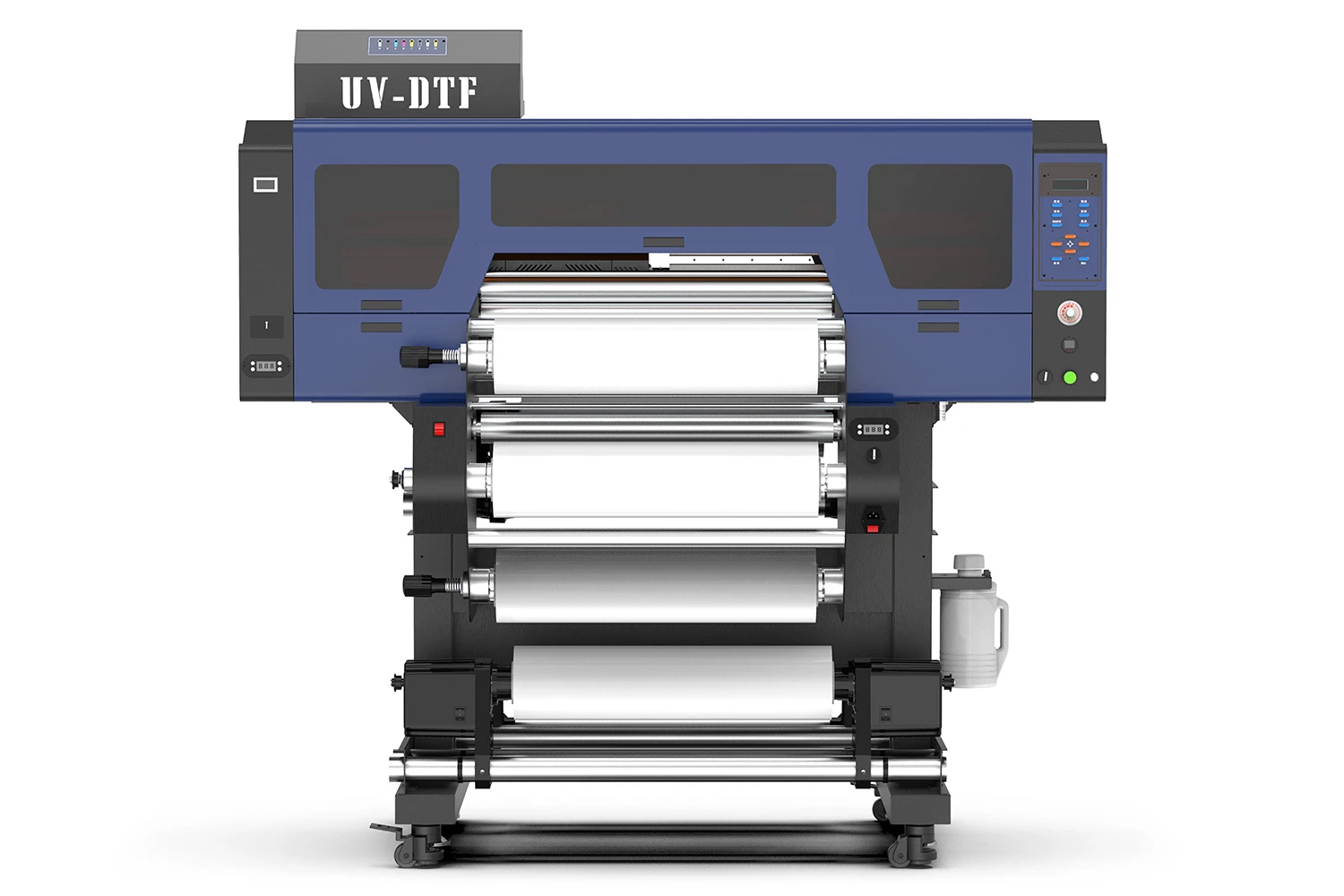

Особенности UV DTF-принтера ARK-JET UV DTF 604
- Возможность нанесения полноцветных изображений на практически любые материалы и поверхности.
- Прочный корпус, надежная напольная подставка из алюминиевого профиля и высококачественные комплектующие от всемирно известных брендов для работы 24/7.
- Помехозащищенная электроника последнего поколения.
- Высокоточные современные серводвигатели и драйверы.
- Оптико-волоконная связь между материнской и кареточной платами для повышения скорости и стабильности работы.
- Печатающие головки нового поколения Epson i3200 и i1600 с переменным объемом капли. В отличие от конкурентных моделей для нанесения двух типов лака используется печатающая головка i3200.
- Система автоматической парковки и чистки печатающих головок для качественного и простого обслуживания, а также поддержки их продолжительного срока службы.
- Уникальная функция автоматической чистки печатающих головок при долгом простое.
- Возможность выключения и компенсации сбойных дюз.
- Система Anticrush для защиты печатающих головок от контактного повреждения.
- Широкий выбор режимов печати. Возможность печати лаком и нанесения фольги с различными эффектами.
- Высокое качество печати, яркие и насыщенные цвета.
- Мощные УФ LED-блоки отверждения чернил с системой охлаждения и регулировки мощности излучения. Отдельная лампа для отверждения УФ-лака.
- Интеллектуальная функция печати для подавления межпроходных погрешностей.
- Два метода печати на выбор – с пленками А и B и печать клеем (определяются количеством установленных печатающих головок и конфигурацией).
- СНПЧ с емкостями увеличенного объема со световой и звуковой сигнализацией их опустошения. В отличие от конкурентных моделей принтер имеет 8 раздельных каналов: клей, белый, 4 цвета, 2 типа лака.
- Система рециркуляции белых чернил с контроллером для предотвращения выпадения пигмента в осадок.
- Встроенный ламинатор для нанесения пленки или фольги.
- Дополнительный вал с фронтальной стороны для размотки – можно одновременно наносить фольгу и монтажную пленку (пленка B).
- Интуитивно понятная панель управления с LCD-экраном.
- Высокоскоростной интерфейс подключения и передачи данных Ethernet.
- Мощное профессиональное программное обеспечение в комплекте.
- Продуманный промышленный дизайн для удобства обслуживания, настройки и ремонта.
Области применения технологии UV DTF
UV DTF-печать используется в производстве сувенирной, рекламной и дизайнерской продукции, для декорирования и брендирования готовых изделий из различных материалов, таких как стекло, металл, пластик, дерево, керамика, ткань, композитные материалы и т. п. Технология подходит для работы с темными, прозрачными и цветными материалами, гарантируя отличное качество печати вне зависимости от основного фона. Также UV DTF может использоваться для нанесения изображений на изделия сложной формы, с изгибами, крупногабаритные предметы, на которые невозможно или проблематично нанести УФ-отпечаток другими методами, например: аудиоколонки, наушники, корпуса электронных приборов, коробки, подставки, банки/бутылки, органайзеры, стаканы/бокалы, термокружки и многое другое.
Плюсы UV DTF-печати
- Возможность печати практически на всех материалах и поверхностях.
- Простота технологии, не требуется дополнительное оборудование.
- Полноцветная яркая печать, высокое качество отпечатков.
- Возможность нанесения лака и фольги с разными эффектами.
- Высокая стойкость отпечатков к УФ-лучам, влаге и механическому воздействию.
- Нет необходимости в предварительной подготовке поверхности, достаточно ее очистить и обезжирить.
- Возможность оперативной печати трансферов от одного экземпляра с низкой себестоимостью.
- Низкая себестоимость малых тиражей.
- Удобство хранения готовых изображений (трансферов).
Минусы UV DTF-печати
- Многоступенчатость процесса.
- При использовании метода 1 требуются пленки А и B.
- Себестоимость выше по сравнению с обычной УФ-печатью из-за использования дополнительного носителя.
- Предназначена для твердых поверхностей. Не подходит для сильно сжимающихся и сильно растягивающихся материалов.
- При наклеивании трансфера требуется внимательное позиционирование вручную.
Описание технологии UV DTF
Два метода UV DTF-печати
В принтере реализована возможность печати двумя методами:
Метод 1 – с использованием двух типов пленок А и B
В УФ-принтер устанавливается специальная пленка А с клеевым слоем. Принтер последовательно наносит на пленку (непосредственно на клеевой слой) белую подложку и цветное изображение (функционал принтера позволяет поверх изображения нанести слой лака). Далее с помощью встроенного ламинатора поверх отпечатка наносится пленка B, выполняющая роль монтажной пленки. Вал встроенного ламинатора имеет нагрев, температура которого подбирается индивидуально. При необходимости перенести изображение на заготовку, пленка с трансфером отрезается от рулона; пленка B вместе с изображением отклеивается от пленки А. Трансфер аккуратно и точно позиционируется на изделии и приклеивается, для чего его следует плотно прижать к материалу и разгладить ракелем (желательно войлочным) от центра к краям. Далее пленка B отклеивается от заготовки под углом, близким к 180°, при этом само изображение остается на изделии.
Метод 2 – нанесение клея цифровым способом на специальную бумагу
В УФ-принтер устанавливается специальная бумага, на которую печатающей головкой наносится слой клея. Далее печатаются белая подложка и цветное изображение (функционал принтера позволяет поверх изображения нанести слой лака). При наличии опции печати лаком для переноса фольги во встроенный в принтер ламинатор можно установить пленку для имитации тиснения. Пленка может быть с различными эффектами - золота, серебра, голографическая и т. п. Вал встроенного ламинатора имеет нагрев, температура которого подбирается индивидуально. Накатка пленки B на отпечаток производится на самом принтере с помощью дополнительной системы размотки/намотки пленки. Если изображение небольшое, а слой чернил и лака довольно толстый, то возможен перенос трансфера с бумаги на материал даже без пленки B. Плюс данной технологии – экономия на пленках А и B.

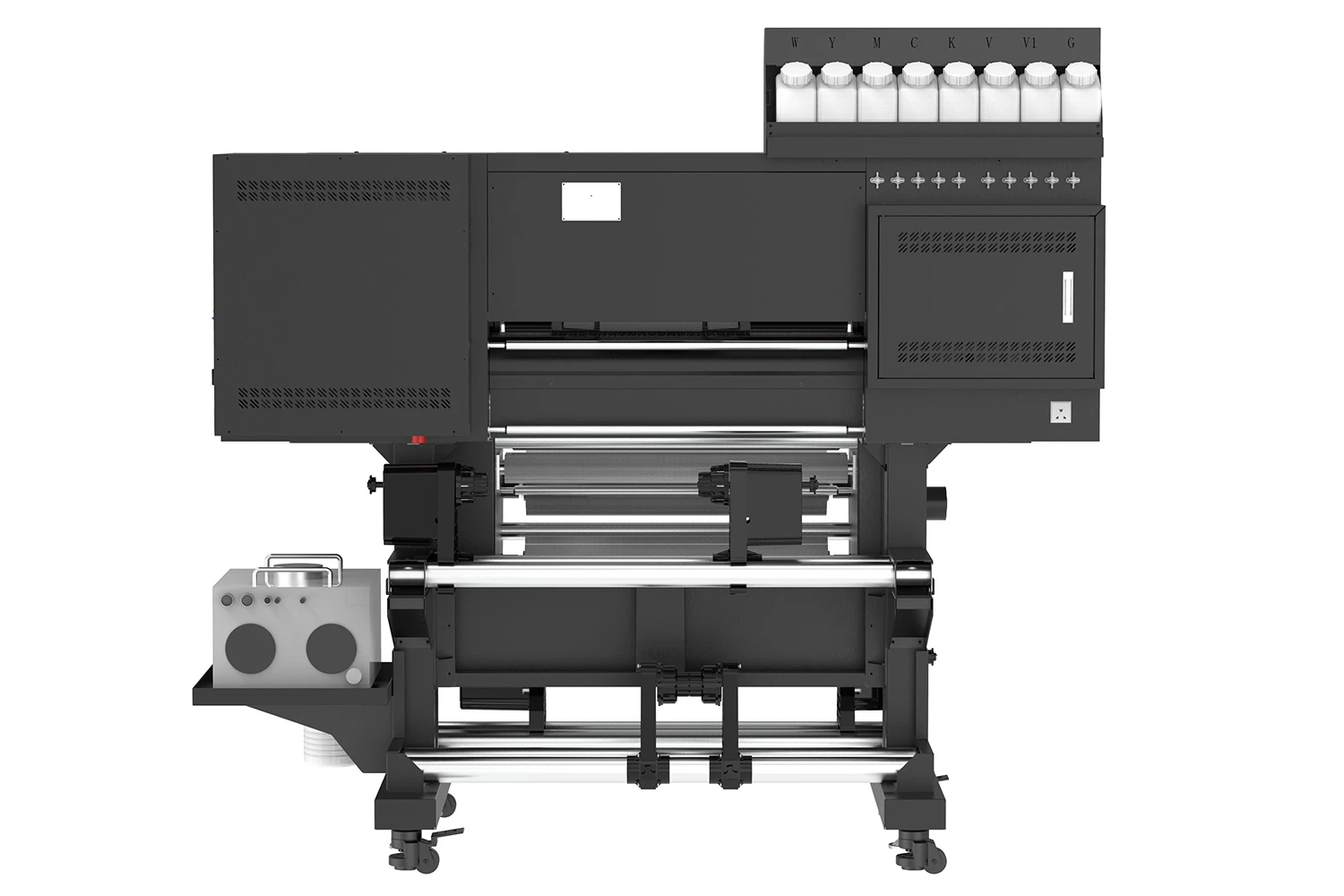

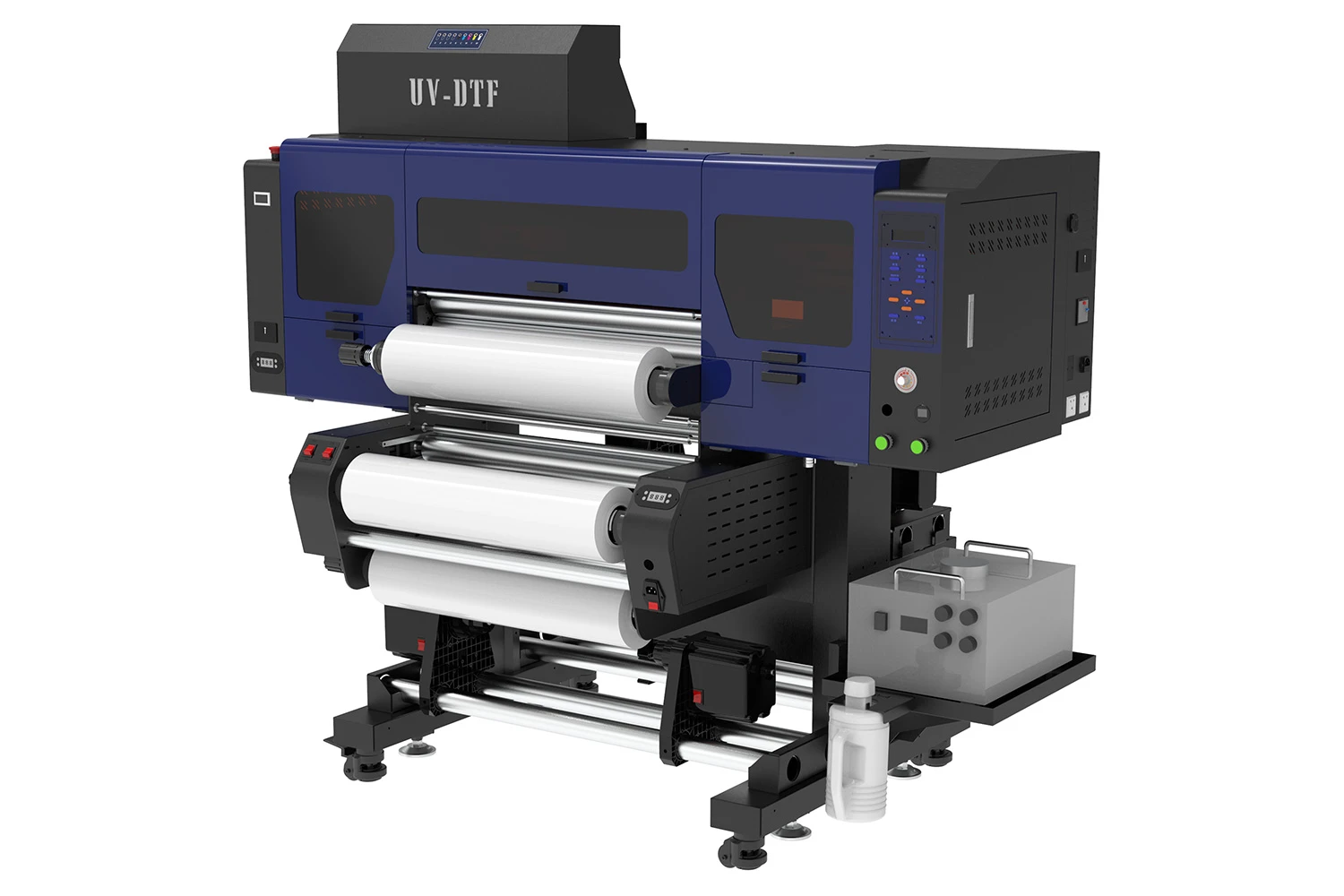

Конструкция принтера

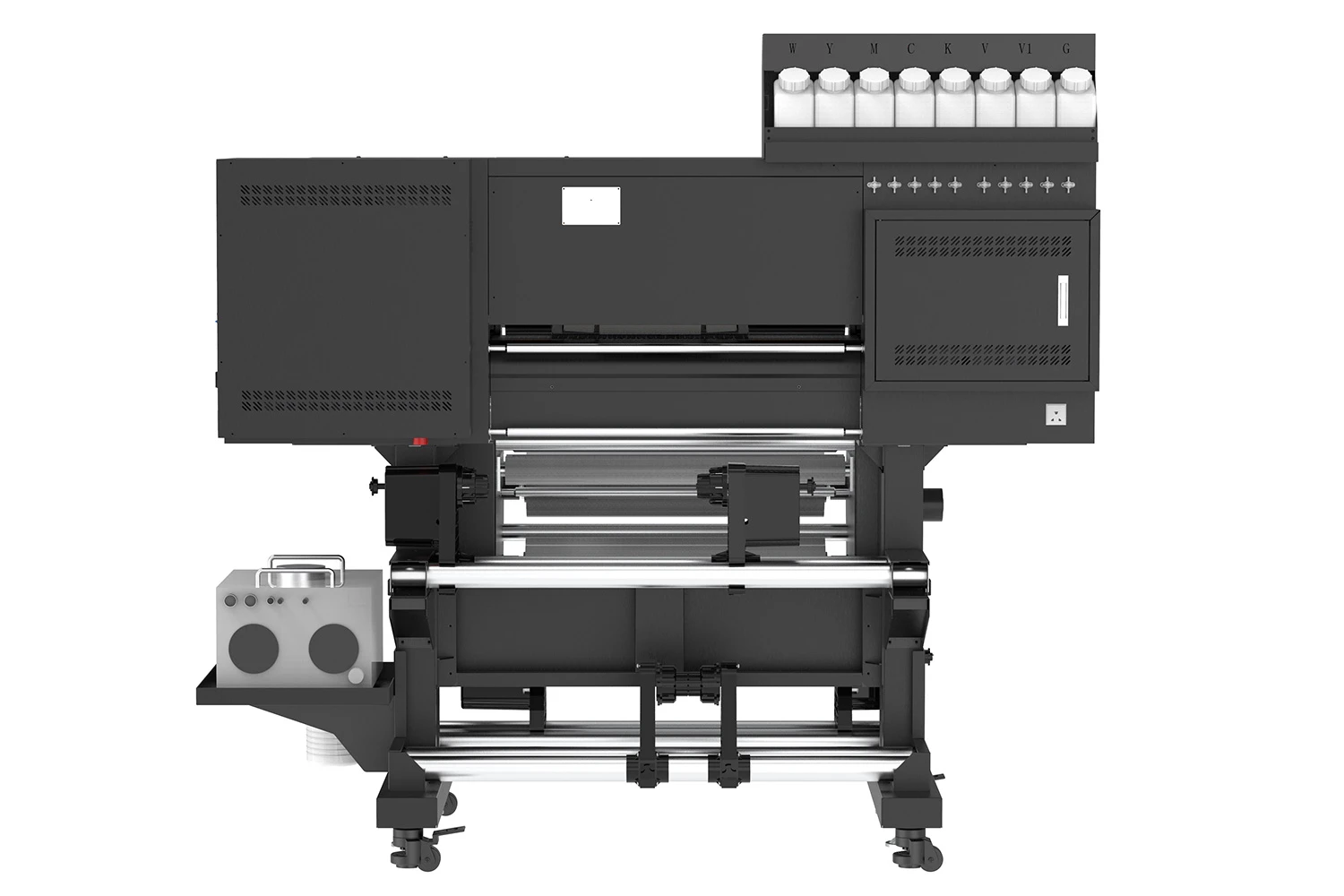

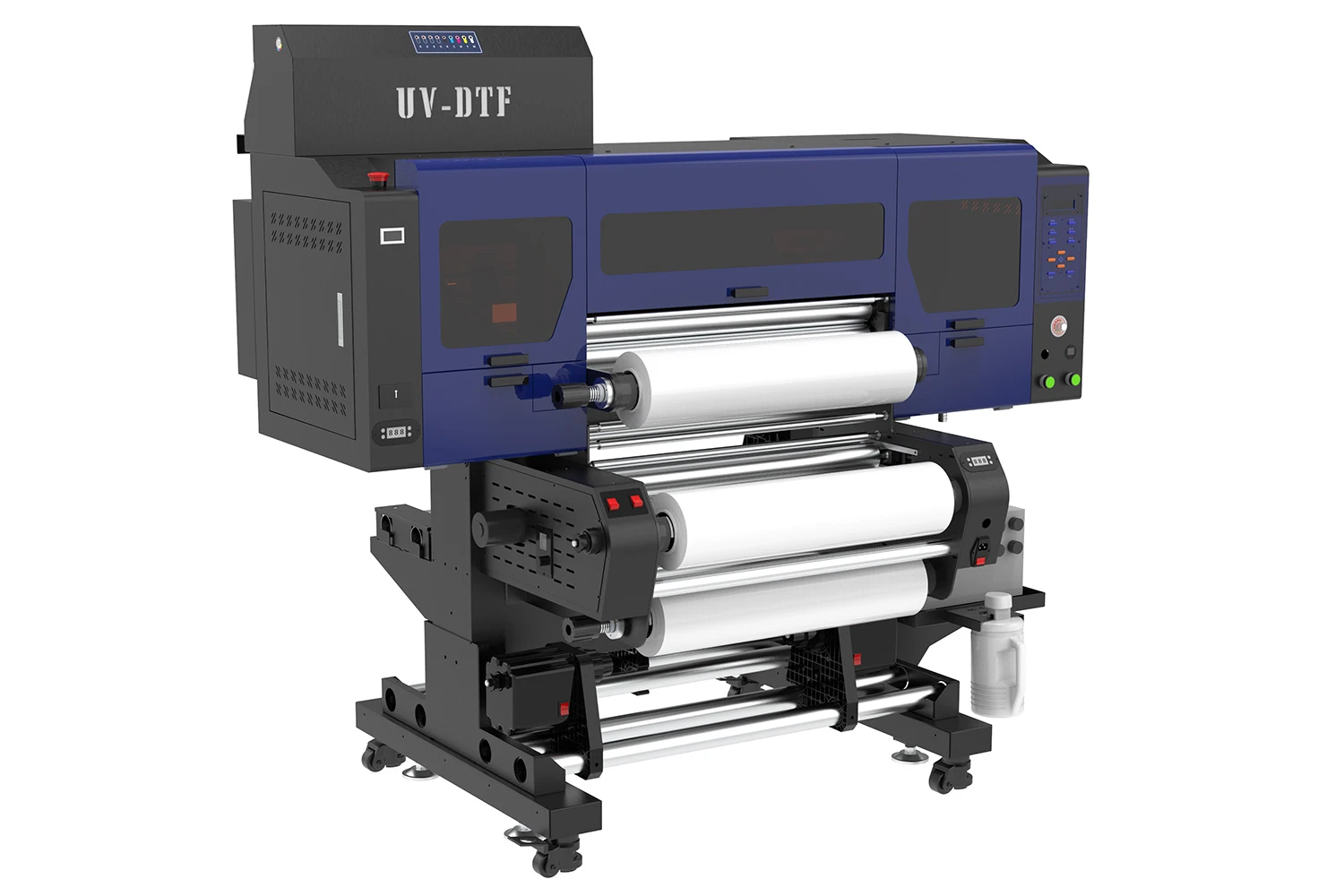

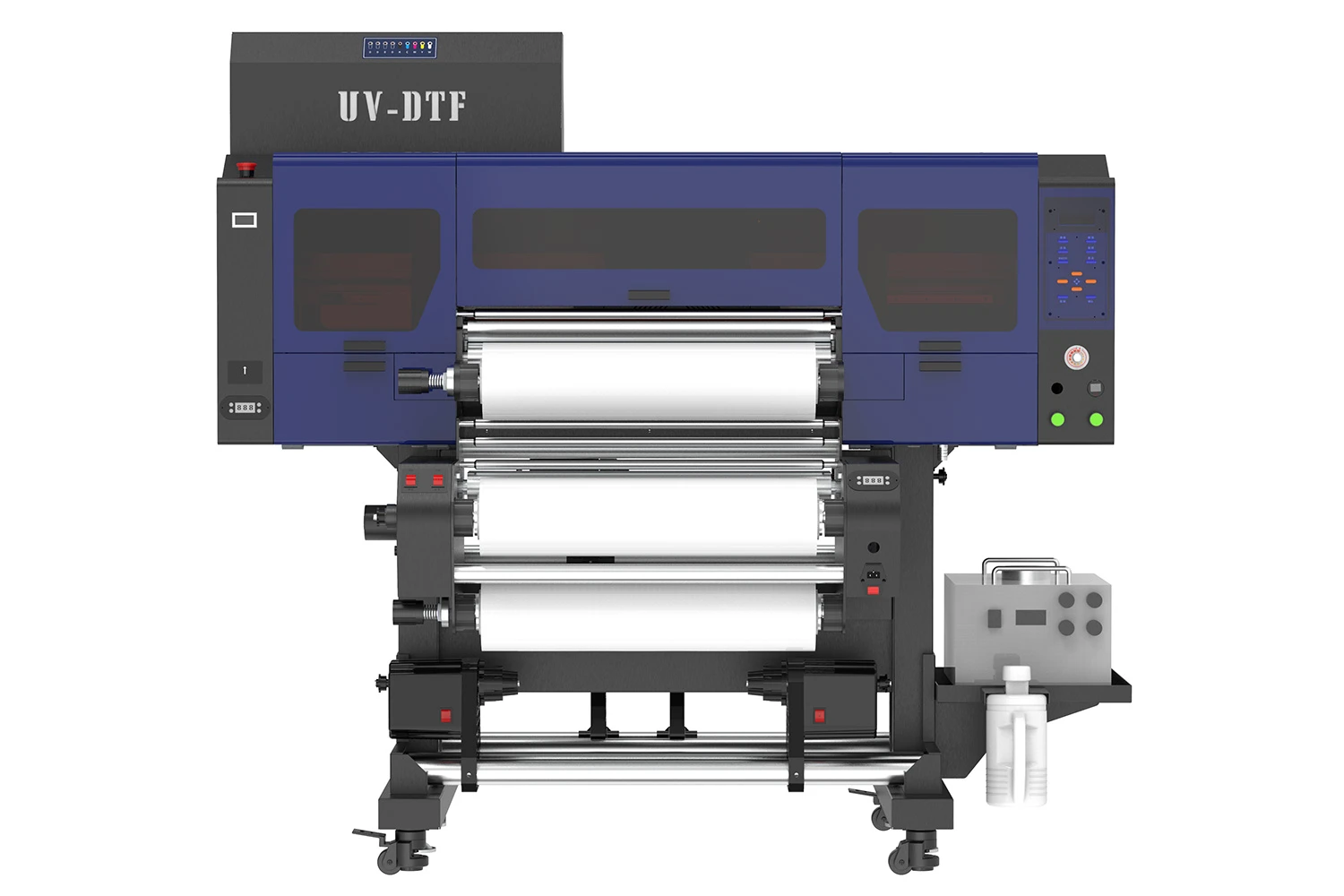

Корпус УФ-принтера ARK-JET UV DTF 604 спроектирован с учетом высоких требования к стабильности печати, благодаря чему удается избежать паразитных вибраций при перемещении каретки на высокой скорости. В нем предусмотрены открывающиеся дверки для удобного обслуживания и ремонта. В станкке используются только проверенные временем электронные и механические комплектующие от всемирно известных производителей, что обеспечивает высокие эксплуатационные характеристики принтера даже при их использовании в режиме 24/7. За плавность и точность хода каретки отвечают линейные направляющие и подшипники THK (Япония), а также серводвигатель Leadshine (Тайвань). С правой стороны принтера размещена интуитивно понятная панель управления с LCD-экраном, на которую вынесены основные функциональные клавиши, такие как: меню, старт печати/пауза, тест, чистка и т. п.
Принтер поставляется c напольной подставкой, которая оборудована поворотными колесами для легкого перемещения и регулируемыми по высоте опорными ножками для выставления станка по уровню.

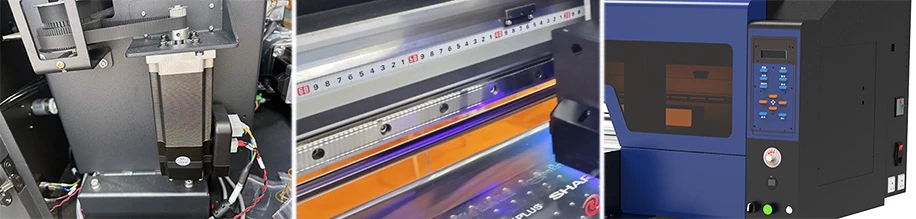

Передовая электроника управления принтером
Электроника принтера произведена с использованием самой современной элементной базы, имеет широкий функционал и большое число настроек для оптимизации режимов печати. Есть поддержка аппаратно-программного выключения и замещения сбойных дюз, что позволяет значительно продлить срок службы печатающих головок. Передача сигналов внутри принтера от материнской платы до платы управления головками проходит через высокоскоростной помехоустойчивый оптоволоконный канал связи, что обеспечивает максимальную стабильность работы оборудования. Подключение принтера к персональному компьютеру осуществляется через высокоскоростное Ethernet-соединение.
Системы автоматизации и защиты

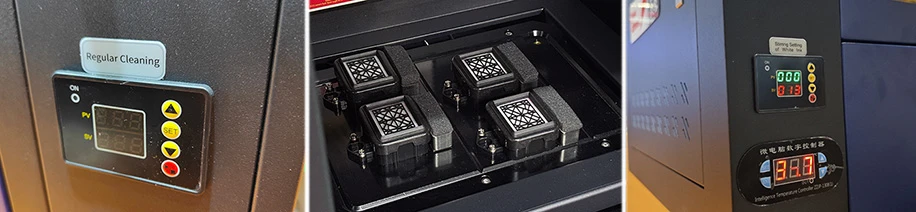

Принтер ARK-JET UV DTF 604 оснащен системой автоматической парковки и чистки печатающих головок, что обеспечивает простоту эксплуатации и продление срока службы печатающих головок. Чтобы минимизировать риск повреждения печатающих головок в случаях, связанных с деформацией материала или наличием в зоне печати постороннего предмета, в принтере предусмотрена система Anticrush. При контакте с носителем срабатывают датчики, расположенные по бокам каретки, и процесс печати безопасно прерывается. После устранения причины остановки печать может быть продолжена. В принтере также реализована функция автоматической чистки печатающих головок при долгом простое, для этого достаточно вилку провода электропитания оставить включенной в розетку. Принтер сам по таймеру включится, произведет чистку и выключится. Периоды чистки можно настраивать на встроенном в принтер контроллере.

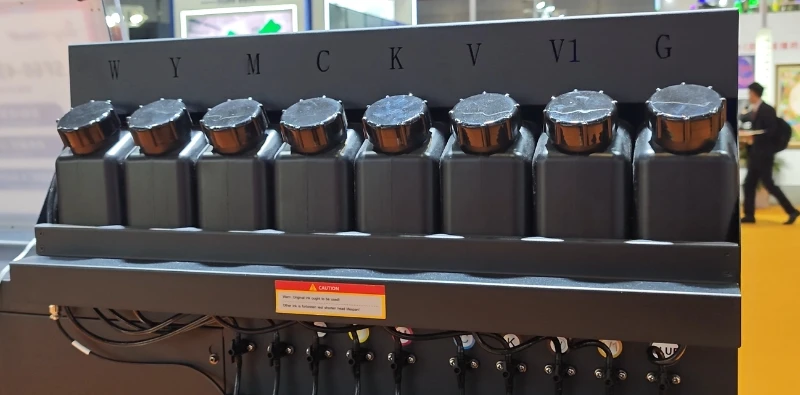

Открытая архитектура подачи чернил
В принтере ARK-JET UV DTF 604 установлена система непрерывной подачи чернил открытого типа с вместительными емкостями. Благодаря наличию датчиков и сигнализации опустошения емкостей, оператор вовремя оповещается о критически малом количестве чернил и необходимости дозаправки системы. Стандартная цветовая конфигурация - 8 каналов: клей + белый + CMYK + лак обычный + лак для фольги. Такая схема позволяет печатать в двух режимах, описанных выше. Для обеспечения стабильной печати белым цветом в принтере предусмотрена система рециркуляции белых чернил.

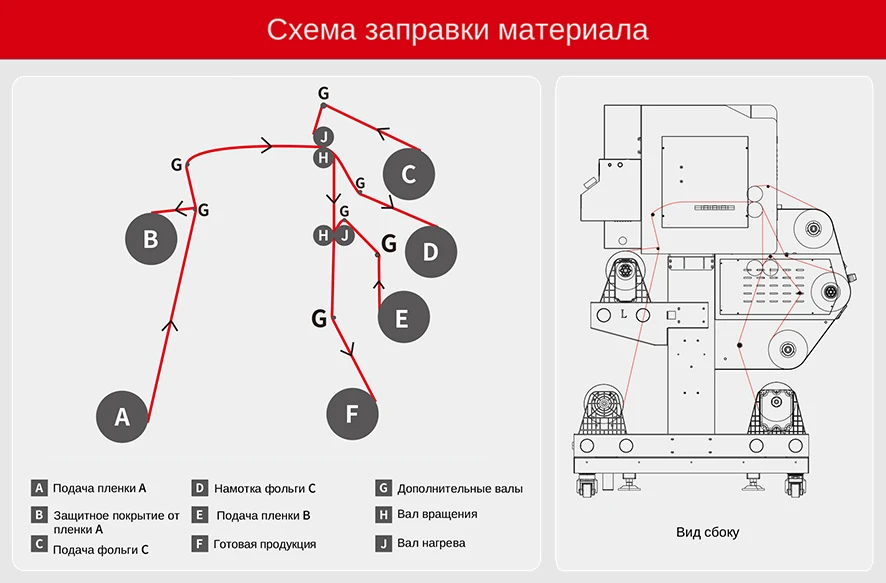

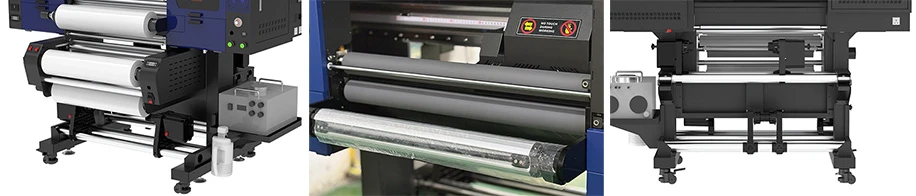

Уникальная система подачи и намотки материала
В комплекте с принтером поставляется продвинутая система размотки и намотки материалов. Система подачи пленки (пленки A) оборудована дополнительным валом намотки защитного покрытия. Спереди принтера установлены ламинатор с электрическим нагревом верхнего вала, а также валы подачи/намотки фольги. Температура нагрева вала ламинатора может изменяться в широких пределах благодаря установленному в принтер цифровому термоконтроллеру. Дополнительно станок оборудуется валом подачи монтажной пленки (пленка B).

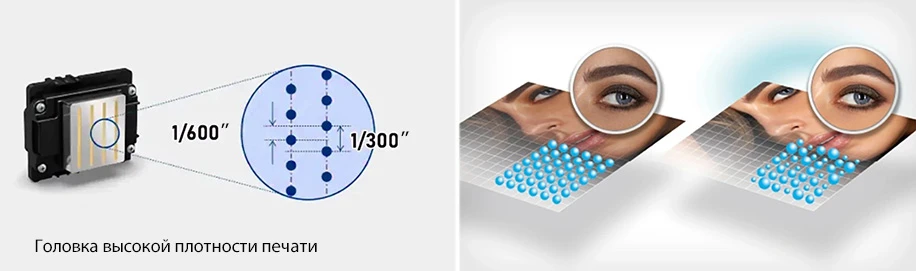

Печатающие головки нового поколения
Основу принтера составляют четыре высокоточные печатающие головки последнего поколения Epson i3200/i1600, генерирующие капли переменного объема (мин. 3,8 пл), благодаря чему обеспечивается высокая детализация изображений и очень высокая скорость печати. Головки работают по технологии Variable Dot переменного объема капли в диапазоне от 3,8 до 9,4 пл (4 уровня), что гарантирует более тонкую проработку деталей изображения, плавность цветовых переходов, высокую плотность и равномерность заливок плашечных цветов и повышение качества отпечатков. Печатающие головки Epson i3200 имеют четыре независимых канала подачи чернил, поэтому одну печатающую головку можно использовать на четыре цвета. Также увеличена эффективная ширина прохода с 25,4 до 33,8 мм. Еще одно весомое преимущество печатающих головок Epson i3200/i1600 – это их сравнительно низкая цена.
В базовую комплектацию принтера ARK-JET UV DTF 604 включены 3 печатающие головки i1600 – для клея, белого и CMYK, а также одна печатающая головка i3200 для печати двумя типами лаков, благодаря чему обеспечивается плотное и равномерное покрытие изображения.
| Характеристики печатающих головок | ||
| Epson i3200-U1 | Epson i1600-U1 | |
| Технология | PrecisionCore MicroTFP | PrecisionCore MicroTFP |
| Тип чернил | УФ | УФ |
| Разрешение | 300 npi/1 ряд; 600 npi/2 ряда | 300 npi/1 ряд |
| Конфигурация | CMYK | CMYK |
| Общее количество дюз | 3200 | 1600 |
| Количество рядов | 8 | 4 |
| Эффективная ширина печати | 33,8 мм | 33,8 мм |
| Объем формируемой капли | 3,8-9,4 пл при 21,6 кГц | 3,8-9,4 пл при 21,6 кГц |
| Переменная капля | 4 градации | 4 градации |
| Вязкость чернил | 3-4 МПа · с | 3-4 МПа · с |
| Габариты (Ш х Г х В) | 69,1 х 59,4 х 35,6 мм | 69,1 х 59,4 х 35,6 мм |
| Масса | 82 г | 80 г |

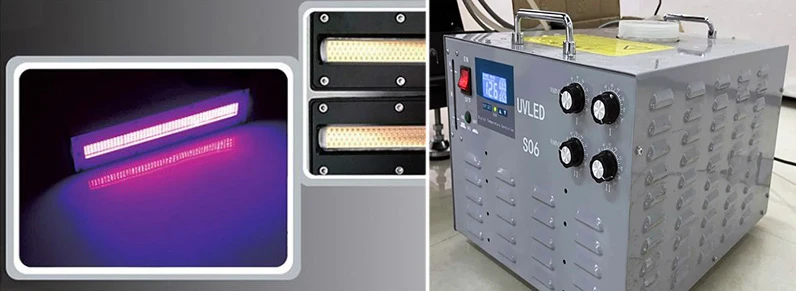

Система отверждения УФ-чернил
В принтере ARK-JET UV DTF 604 установлена новейшая мощная система светодиодного УФ-отверждения чернил с водяным охлаждением. Для отверждения лака установлен отдельный LED-модуль с регулировкой мощности. Данная система имеет следующие особенности и преимущества:
- Долгий срок службы системы до 10 000 часов, нет необходимости менять лампы каждые 300-600 часов работы, как в случае ртутных ламп.
- Плавная регулировка мощности (можно легко подобрать нужную мощность отверждения).
- Высокая мощность излучения — отверждение чернил даже при высоких скоростях печати.
- Моментальная готовность к работе после включения принтера. Не нужен прогрев ламп при включении и охлаждение ламп перед выключением.
- Очень низкое электропотребление. Обеспечение экономии электроэнергии и снижение затрат.
- Низкое тепловое излучение. Минимизация перегрева и температурной деформации материалов. Расширение ассортимента допустимых для использования носителей. Возможность печати на термочувствительных материалах.
- Оптимальный спектр излучения для работы с чернилами различных марок.
- Не требует сложного обслуживания, разборки блока для чистки стекол, фильтров, рефлекторов, шторок.
- Простые системы электропитания, управления и охлаждения.
- Мощная система водяного охлаждения — простая в обслуживании, тихая и экономичная. Автоматическая поддержка температуры. Плавная регулировка мощности.
- Система наиболее безопасна для окружающей среды.

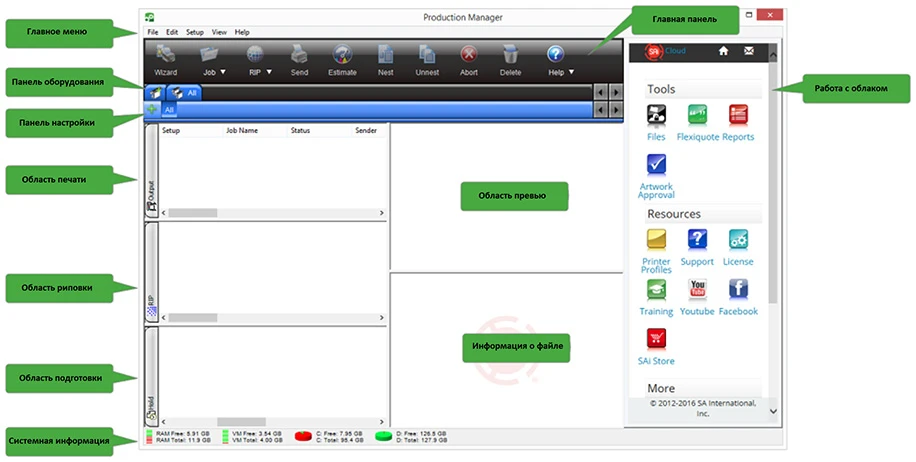

Растровый процессор
Принтер поставляется в комплекте с одним из самых популярных среди пользователей РИПом SAi FlexiPRINT. Это мощное профессиональное программное обеспечение предназначено для подготовки и растрирования файлов. Оно отличается высокой скоростью обработки данных, имеет интуитивно понятный интерфейс и широкий набор полезных функций, таких как: управление очередью заданий, предварительный просмотр, масштабирование, фрагментация, копирование, поворот, зеркальное отображение, цветокоррекция, загрузка ICC-профилей, а также передача всей информации о выполняемых заданиях.
| | ARK-JET UV DTF 604 |
| Печатающие головки | Пьезоструйные Epson i1600 / i3200 U1 |
| Количество печатающих головок | i1600-U1 – 3 шт. i3200-U1 – 1 шт. |
| Максимальная ширина печати | 60 см |
| Чернила | Artix UV DTF |
| Конфигурация чернил | 4 головки: клей+ W + CMYK + лак и лак для фольги |
| Система чистки и парковки головок | Автоматическая |
| Форматы данных | TIFF, JPEG, PDF, EPS, PNG, BMP |
| Интерфейс | Gigabit Ethernet Port |
| Растровый процессор | SAi FlexiPRINT (Photoprint) |
| Совместимые ОС | Windows 10/11 64 bit |
| Электропитание | 220 В, 50 Гц |
| Потребляемая мощность | 1500 Вт - принтер 1300 Вт - блок охлаждения и регулировки мощности ламп |
| Габаритные размеры (Ш х Г х В) | 1745 x 1085 x 1655 мм |
| Масса | 342 кг |
| Условия эксплуатации | Температура: + 20…25 °C, отн. влажность: 40…70 % (без конденсата) |
